Opis:

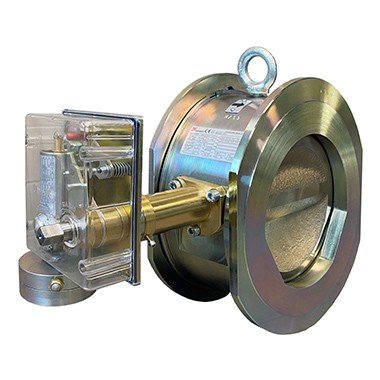

Zawór szybko zamykający serii BM6X to urządzenie automatycznie odcinające przepływ do instalowania, jako zespół zabezpieczający w stacjach redukcyjnych oraz w gazociągach przesyłu i dystrybucji. Zmniejszona odległość między przylgami ułatwia zastosowanie ich nawet w już istniejących stacjach redukcyjnych, w których należy zamontować urządzenia szybko zamykające. Zawór szybko zamykający raptownie przerywa przepływ gazu w przypadkach, w których ciśnienie w punkcie (punktach) kontroli osiągnie ustaloną wartość.
BM6X są zaworami szybko zamykającymi z dyskiem motylkowym usytuowanym mimośrodowo. Przepływ gazu wspomaga zamknięcie zaworu. Ponowne otwarcie zaworu po jego zadziałaniu może być dokonane jedynie ręcznie. Zawory szybko zamykające BM6X wykorzystują jako napęd gaz z gazociągu i dlatego nie wymagają żadnych zewnętrznych źródeł zasilania.
Główne cechy zaworów BM6X są następujące:
- przepływ osiowy
- mimośrodowy dysk motylkowy
- kontrola ciśnienia w jednym lub w wielu punktach instalacji
- zadziałanie w przypadku wzrostu i/lub spadku ciśnienia
- przycisk umożliwiający uruchomienie ręczne
- zawór obejściowy (by-pass) automatycznie powracający
- uzbrojenie ręczne poprzez obrót trzpienia uzbrajającego
- łatwa obsługa
Właściwości:
- Wewnętrzny zawór upustowy.
- Ogranicznik skoku w reduktorach 627R i 627MR.
- Wskaźnik pracy zaworu upustowego.
- Łatwa konserwacja.
- Możliwość dostosowania montażu.
- Uniwersalność.
- Odporność na nieumiejętne manipulowanie przez osoby niepowołane.
- Szeroki zakres przepustowości.
- Szczelne zamknięcie.
Dane techniczne:
| Ciśnienie wlotowe Pe: | 0 do 100 bar |
| Zakres nastaw ciśnienia P: | 0.03 do 80 bar |
| Przyłącza | |
| Korpus typu „waflowego”: | DN 80, 100, 150, 200, 250, 300 |
| Korpus kołnierzowy: | DN 150 |
| Klasy ciśnieniowe: | ANSI 150, 300, 600 |
