Opis:

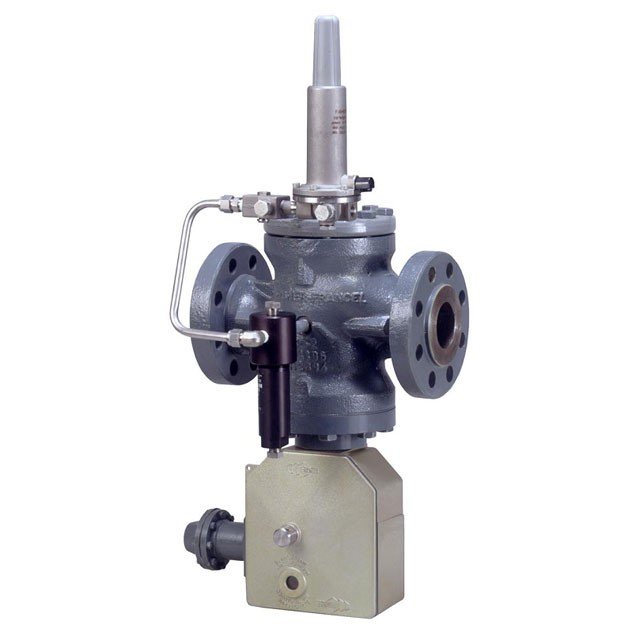

Reduktor typu EZR-OS2 jest przeznaczony do stosowania w sieciach rozdzielczych gazu, w których ciśnienie wlotowe wynosi od 5 do 72 bar. Ciśnienie wylotowe może być regulowane w granicach od 0.5 do 48 bar. EZR-OS2 jest sterowany pilotem, zapewnia ekonomiczną i dokładną kontrolę ciśnienia za pośrednictwem elastomerowego elementu. Stosuje się go w szerokim zakresie w sieciach przesyłowych i rozdzielczych gazu ziemnego. Ponadto posiada standardowo wbudowany zawór szybko zamykający w celu zapewnienia bezpieczeństwa odbiorcom gazu i ochrony zainstalowanych urządzeń.
Dodatkowe wyposażenie EZR-OS2 obejmuje: aktywny i pasywny system monitorowania, wskaźnik skoku umożliwiający wizualną kontrolę ruchu membrany oraz wskaźnik skoku informujący o położeniu zaworu szybko zamykającego. Istnieje także możliwość wyposażenia zaworu szybko zamykającego w system zdalnej kontroli, zdalnego wyzwalania i uruchamiania alarmu.
Reduktor typu EZR-OS2 spełnia wymagania artykułu 3.3 Dyrektywy PED 97/23/CE w sprawie urządzeń ciśnieniowych.
Dane techniczne:
| Ciśnienie wlotowe Pe: | 5 do 72 bar |
| Ciśnienie wylotowe Pa | 0.5 do 48 bar |
| Przepustowość Qmax: | 100000 m3/h(n) |
| Dokładność AC: | 2,5 do 5 |
| Połączenia gwintowe | |
| Wlot - Wylot: | DN 25,50,80,100,150 |
| Klasa kołnierzy | ANSI 150RF,300RF,600RF |
