Opis:
DOSAODOR-D jest sterowaną komputerowo nawanialnią wtryskową, wykorzystującą opatentowaną technologię elektrozaworów wtryskowych, eliminującą stosowanie pompy nawaniacza.
Elektrozawory pozwalają utrzymać dokładność wtrysku nawaniacza dla pełnego zakresu pracy systemu, dając niemal nieograniczoną zakresowość. Automatyczna kalibracja w czasie pracy uwzględnia zmiany charakterystyki elementów mechanicznych i wykrywa usterki, uruchamiając alarmy. System można wyposażyć w podwójny zawór wtryskowy i/lub awaryjną nawanialnię kontaktową.
System może być konfigurowany i nadzorowany przy użyciu przycisków i wyświetlacza panelu sterowniczego. Wyposażyć go można w lokalną drukarkę dla dokumentowania parametrów procesu (wydatek gazu, wydatek nawaniacza, zmiany konfiguracji, alarmy). DOSAODOR-D posiada standardowe rejestry modbus dla danych przesyłanych w czasie rzeczywistym oraz do archiwizacji. Dane te mogą być odczytane lokalnie laptopem lub zdalnie za pomocą systemu SCADA. Program mini-SCADA DOSALINK jest dostępny dla lokalnej lub zdalnej konfiguracji oraz nadzoru systemu, włączając w to: automatyczne pobieranie i wyświetlanie danych bieżących i historycznych, śledzenie raportów o alarmach, archiwizację bazy danych historycznych. Dane historyczne mogą być eksportowane w formacie ODBC do analiz i raportów przy wykorzystaniu dostępnych na rynku programów do relacyjnych baz danych.
Główna zelety:
- Zakresowość o niemal nieograniczonej wartości zapewnia precyzyjne i zgodne z wymogami nawonienie proporcjonalne do strumienia gazu w całym zakresie przepływu, co zmniejsza liczbę niepotrzebnych wezwań oraz zużycie nawaniacza.
- Znacznie uproszczona obsługa w porównaniu z systemem z pompą nurnikową. Niektóre nawanialnie DOSAODOR-D działają od kilkunastu lat bez serwisowania zaworu wtryskowego.
- Różnorodność układów nawaniania wraz z systemami nawaniania awaryjnego.
- Dokumentacja pracy oraz raporty o alarmach mogą być uzyskane, jako wydruk z panelu sterującego, telemetrią bezpośrednią lub poprzez przelicznik, z użyciem mini-SCADA Fisher/Tartarini DOSALink, innego systemu SCADA zgodnego z modbus.
- Przyjazny system konfigurowania lokalnego lub zdalnego.
Dane techniczne:
Konfiguracja
Różnorodność proponowanych rozwiązań:
- Wtryskiwacz roboczy pojedyńczy lub zdwojony
- Kontrola wtryskiwanej objętości środka nawaniającego
Dane układu pneumatycznego
| Max ciśnienie robocze: | zasilanie 100 bar |
| Ciśnienie wtrysku: | do 60 bar |
| Max przepustowość gazu: | do 1400000 Stm3/h |
| Max objętość nawaniacza: | do 14 l/h |
Dane układu elektrycznego

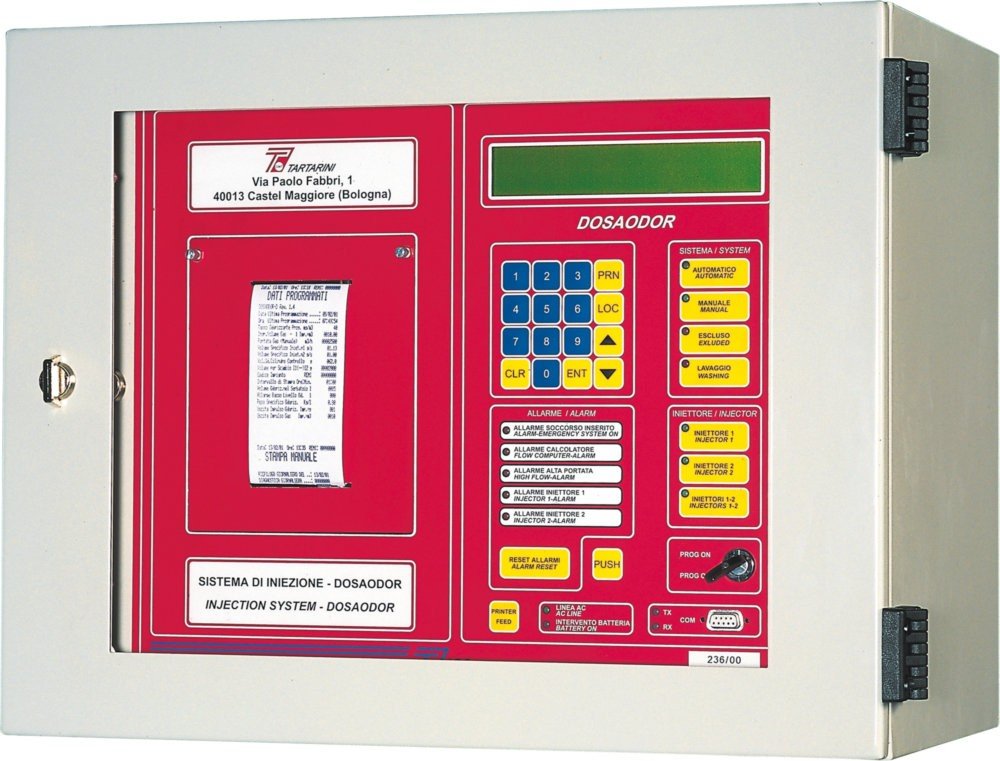

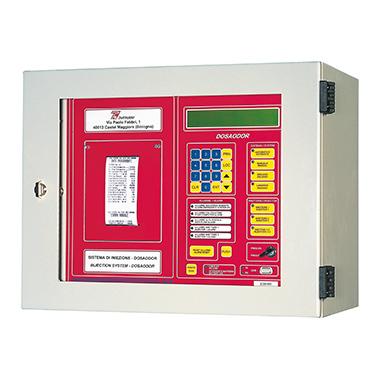

Jednostka elektroniczna:
- mikroprocesor
- klawiatura
- wyświetlacz
- drukarka
Zasilanie:
- 230 V 50 Hz
- 115 V 60 Hz
- +/- 15% 12V DC
- panel słoneczny
- inne wykonanie na życzenie
Sposób montażu
Jednostka elektroniczna:
- Naścienny w strefie bezpiecznej
- Naścienny w strefie zagrożenia wybuchem (EEx-d)

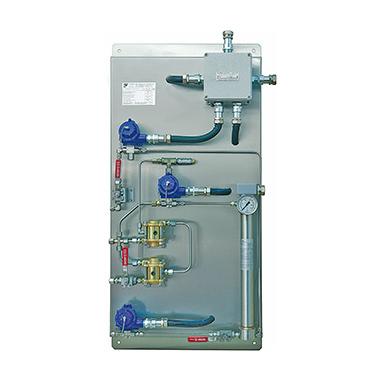

- Jednostka pneumatyczna
- Naścienny w strefie zagrożenia wybuchem
Na życzenie
- Przetważanie sygnałów o natężeniu według specjalnie określonych wymagań
- Telemetria
- Wykonanie w wersji przeciwybuchowej EEx-d jednostki elektronicznej do montażu w strefie zagrożenia wybuchem
- Wersja wg standardów USA i Kanady
Dosaodor Dosalink
Software do programu sterującego nawanialnią
Funkcje:
Software umożliwia zapamiętywanie danych archiwalnych pochodzących z pamięci DOSAODOR.
Połączenie z urządzeniami i pobór danych jest możliwe poprzez port szeregowy lub też poprzez modem (standard lub GSM)
Software zawiera:
- Automatyczny system wywoławczy
- System wielojęzyczny (polski, włoski, angielski, francuski)
- Wyświetlanie oraz wydruk danych graficznych wraz z tabelami
- Eksport danych do formatu Excel/Access
